Nuevo sistema de bypass de tubos enderezadora

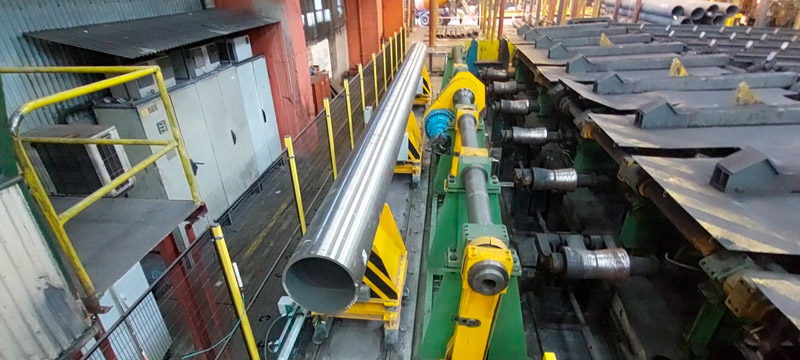

Diseño, fabricación, montaje y Puesta en marcha de un sistema de bypass de tubos en zona enderezadora, consistente en 2 conjuntos de equipos volteadores de tubos hasta 15 metros y 14 Tn de peso, así como 3 carros inalámbricos para transporte del tubo bypaseado.

Los equipos disponen de una accionamiento hidráulico que permiten el giro de 360º de las palas, para su rápida posición en espera para la recogida de un nuevo tubo.

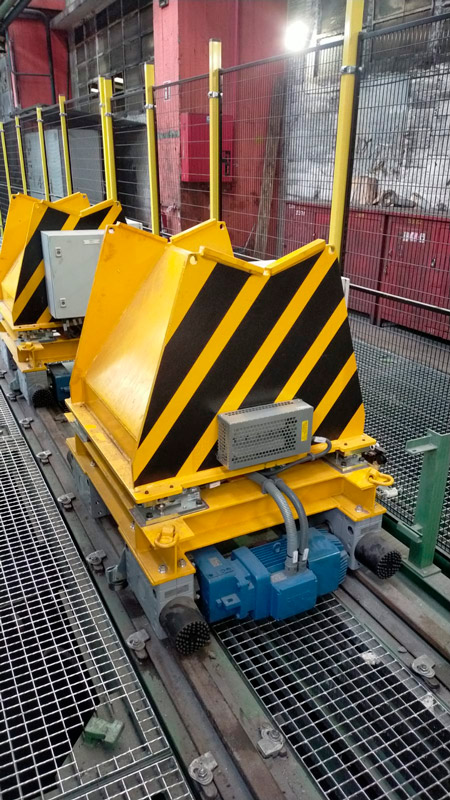

Loa carros disponen de control inalámbrico, y se posicionan automáticamente según la longitud de los tubos, es decir, para tubos más pequeños, solo se emplearían 2 carros para su transporte, y en caso de tubos mas grandes, se emplearían 3 carros, colocados de manera correcta para soportar las cargas de manera equitativa de cada tubo. No es necesario que los carros dispongan de carga para que su transporte sea a la misma velocidad que el anterior y el predecesor, es decir, en caso de que alguna parte del tubo no se apoye en el carro, no ocurriría nada, dado que siempre acompañaría el carro sin contacto al tubo en su transición.

Una vez los carros hayan llegado al otro lado de la enderezadora y la hayan baypaseado, otra estación de volteo con palas igual que la anterior, descarga los tubos y los deposita en la cuna de la máquina.

Solución:

TUBOS REUNIDOS, tenía la necesidad de bypasear la enderezadora para cierto tipo de tubos, y para ello se suministraron 2 volteadoras de tubos, que depositan los tubos en los 3 carros, para su traslado al otro lado de enderezadora y su posterior volteo de nuevo en la línea.
